Druck-Filterbehälter der Baureihe CF

zur Reinigung von Wasser, Druckbehälter aus glasfaserverstärktem Kunststoff (GfK) mit Innenauskleidung aus Polyethylen (PE), Einbauten aus PVC und PP, max. Druck: 10 bar, zur Verwendung als Aktivkohlefilter oder als Sandfilter.

Besonderheiten: hohe Druckfestigkeit, reine PE-Auskleidung, Flansch-Anschlüsse, geeignet für Trinkwasser

Filterbehälter der Baureihe CF

Abb. 1: Filterbehälter der Baureihe CF von außen, vor der Montage (GSF-750-CF).

Filterbehälter der Baureihe CF von innen

Abb. 2: Filterbehälter der Baureihe CF von innen. Blick auf die weiße Auskleidung aus Polyethylen mit dem unteren Filterkerzen-Verteiler und der grauen PVC-Rohrleitung.



Querschnitt und Maßskizze der Baureihe CF

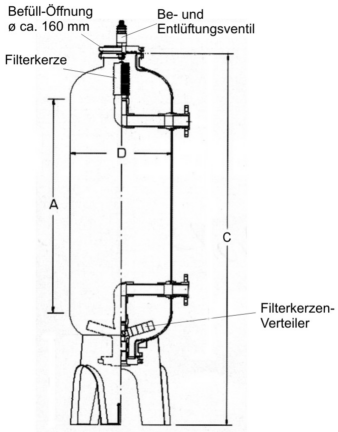

Abb. 3: Querschnitt und Maßskizze der Baureihe CF.



Technische Daten der Filterbehälter der Baureihe CF

Betriebstemperatur: 1 bis 65 °C
Ein- und Ausgangs-Anschluss: Flansch DN 50

Aktivkohle-filter-Typ
Sandfilter-Typ
typische Füllmenge (kg)
Behälter-Volumen (Liter)
max. Volumenstrom (m³/h)*
Behälter-Maße (mm)
Leergewicht (kg)
Aktivkohle
Filtersand
A
C
D
GAK-125-CF
GSF-325-CF
125
325
310
5
1158
2020
552
43
GAK-175-CF
GSF-475-CF
175
475
450
6
1320
2230
610
47
GAK-275-CF
GSF-750-CF
275
750
710
9
1284
2300
770
85
GAK-400-CF
GSF-1050-CF
400
1050
1020
13
1272
2350
927
101

* bei einer Filtergeschwindigkeit von 20 m/h

Das Befüllen oder Entleeren mit Aktivkohle oder Filtersand erfolgt durch das obere Handloch. Am unteren Ende des Behälters befindet sich ein Stopfen mit 2½-Zoll-Gewinde. Hier kann bei Bedarf zur Entleerung eine weitere Rohrleitung angeschlossen werden.
