Große Filterbehälter aus Stahl

zur Reinigung von Wasser, Druckbehälter aus Stahl, innen mit Epoxy-Polyester-Beschichtung in Industriequalität, Einbauten aus PVC und PP, max. Druck: 5 bar (auf Wunsch auch höher), zur Verwendung als Aktivkohlefilter oder als Sandfilter. Besonderheiten: hohe Druckfestigkeit, breite Palette an Durchmessern verfügbar, preiswert.

Filterbehälter Durchmesser 1400 mm



Foto 1: Großer Filterbehälter aus Stahl, Durchmesser 1400 mm, zur Verwendung als Sand- oder Aktivkohlefilter, zur Wasserreinigung.

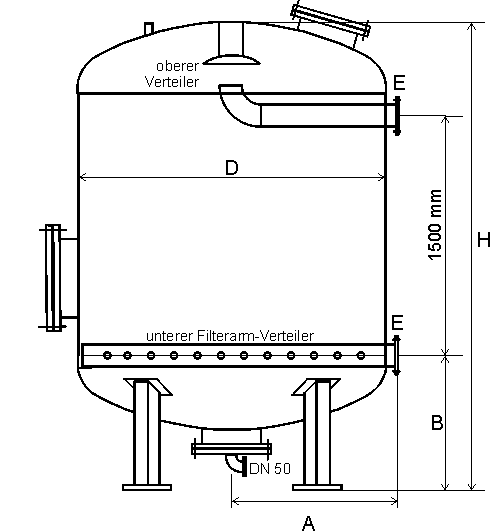

Abb. 1: Querschnitt und Maßskizze der großen Stahlfilter-Behälter mit Filterarmen



Technische Daten der großen Stahl-Filterbehälter (max. 5 bar)

Aktivkohle-filter-Typ
Sandfilter-Typ
typische Füllmenge (kg)
Behälter-Volumen (Liter)

max.
Volumen- strom
(m³/h)*

Behälter-Maße (mm)

Leer-gewicht

(kg)

Aktivkohle
Filtersand
A
B
D
H
E
SAK-400
SSF-1150
400
1150
1250
13
550
545
900
2450
DN 80
370
SAK-675
SSF-2000
675
2000
2400
23
700
625
1200
2510
DN 80
490
SAK-950
SSF-3000
950
3000
3200
31
800
650
1400
2535
DN 80
580
SAK-1250
SSF-4000
1250
4000
4650
40
900
700
1600
2670
DN 100
720
SAK-1600
SSF-5000
1600
5000
5350
51
1000
745
1800
2750
DN 100
950
SAK-2000
SSF-6300
2000
6300
6950
63
1100
750
2000
2873
DN 100
1850
SAK-2450
SSF-7900
2450
7900
8500
76
1200
750
2200
2930
DN 150
2300
SAK-3200
SSF-10000
3200
10000
11000
100
1350
750
2500
2930
DN 150
2800
SAK-4800
SSF-15000
4800
15000
15000
140
1600
1100
3000
3450
DN 150
4200

* bei einer Filtergeschwindigkeit von 20 m/h

Das Befüllen oder Entleeren mit Aktivkohle oder Filtersand erfolgt durch die drei Hand- bzw. Mannlöcher.

Die Filter verfügen standardmäßig über einen Filterarm-Verteiler zur gleichmäßigen Verteilung des Wasser-Volumenstroms über den gesamten Filter-Querschnitt. Auf Wunsch sind die Filter auch mit einem hochwertigen Düsenboden lieferbar.

Filterarm-Verteiler

Foto 2: Filterarm-Verteiler in einem Druck-Filterbehälter aus Stahl. Der Verteiler besteht aus den Kunststoffen PVC und PP.



Düsenboden-Verteiler

Foto 3: Düsenboden-Verteiler in einem Druck-Filterbehälter. Die Düsen bestehen aus dem Kunststoff PP.
