Zweistufige Seitenkanalverdichter

Für Anwendungen mit hoher Druckdifferenz beim Saugen oder Drücken oder wenn eine "steile Kennlinie" gewünscht wird, dann werden gerne zweistufige Seitenkanalverdichter eingesetzt. Die Geräte bestehen intern aus zwei hintereinander geschalteten Seitenkanalverdichtern, die von einem gemeinsamen Elektromotor angetrieben werden.

Gebläse

Foto 1: zweistufiger Seitenkanalverdichter der Reihe CL21, Typen 12 bis 49, von hinten

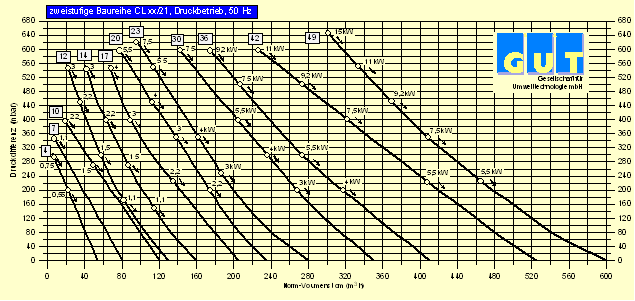

Kennlinienfeld Seitenkanalverdichter

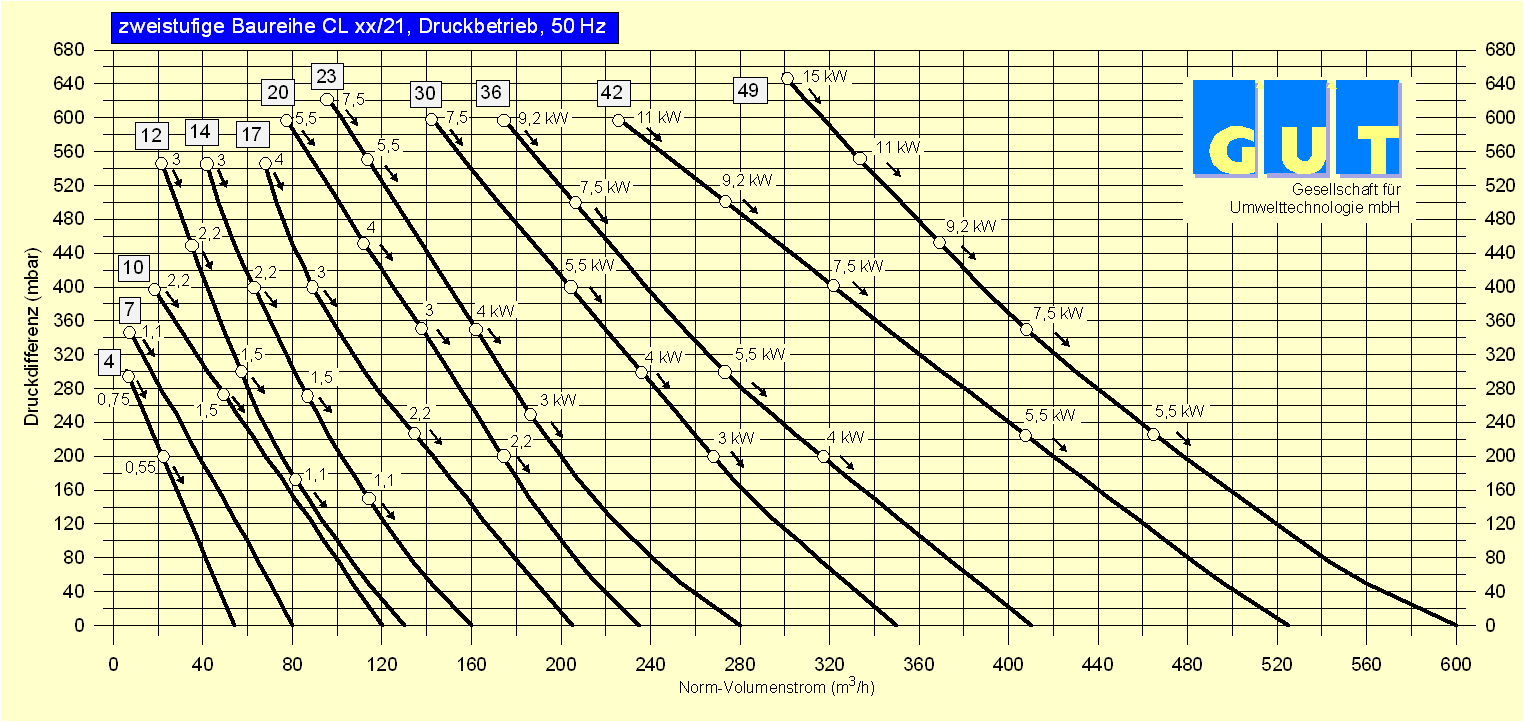

Kennlinienfeld für den Druckbetrieb, als PDF-Datei (50 KB) in hoher Auflösung



Gebläse

Foto: zweistufiger Seitenkanalverdichter vom Typ CL 30/21, 4 kW

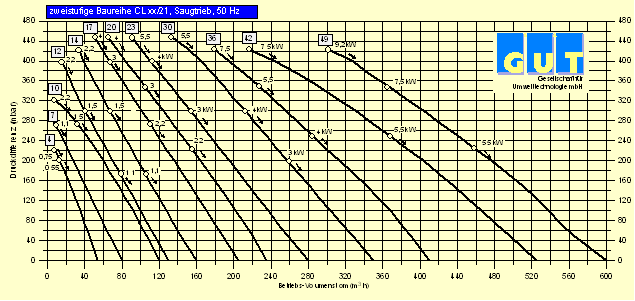

Kennlinienfeld Seitenkanalverdichter

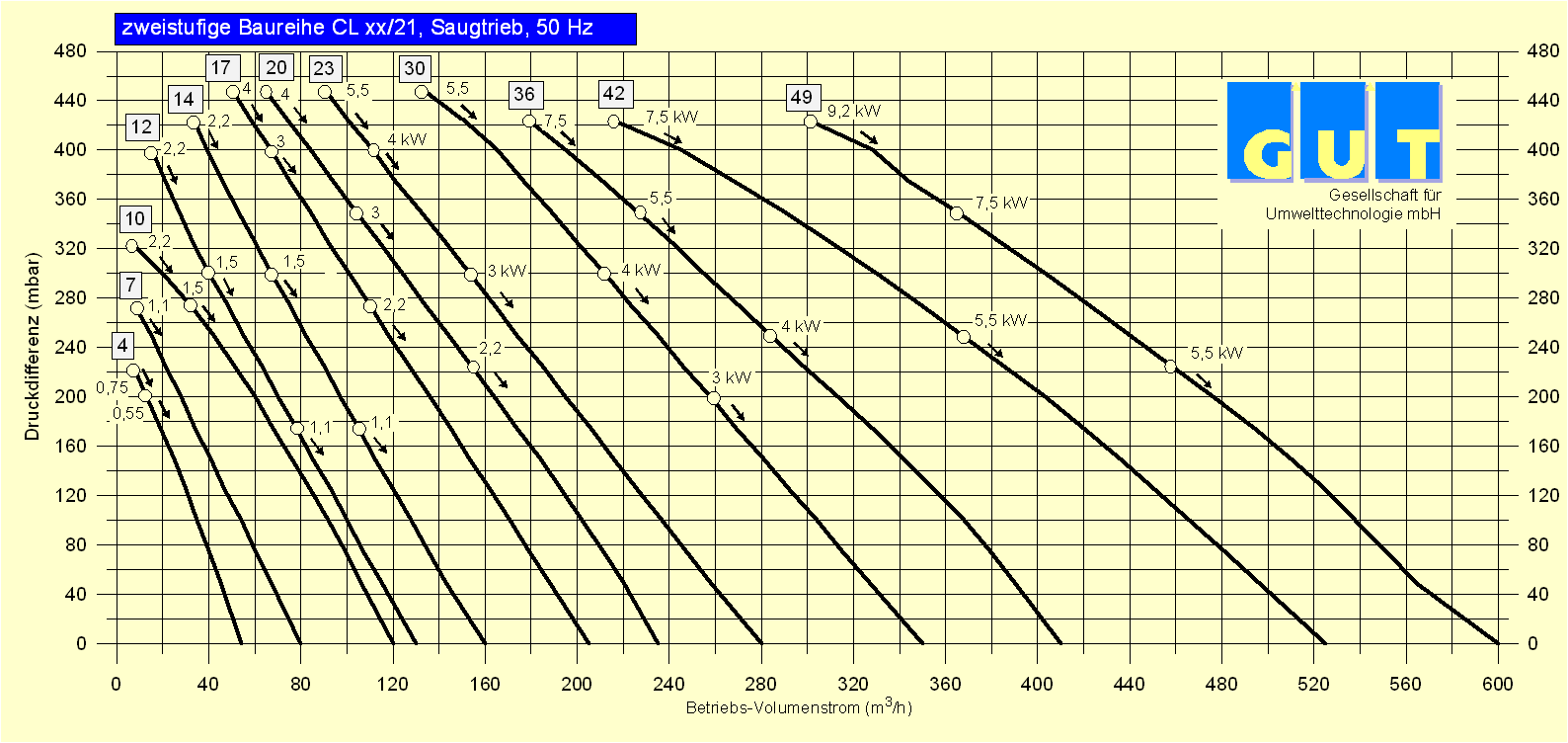

Kennlinienfeld für den Saugbetrieb, als PDF-Datei (50 KB) in hoher Auflösung

Alle diese zweistufigen Seitenkanalverdichter sind für auch für leicht entflammbare Gase nach ATEX-Richtlinie lieferbar.

Ein Seitenkanalverdichter braucht bei höheren Druckdifferenzen mehr Antriebsenergie. Damit nicht unnötig leistungsstarke Elektromotoren bezahlt werden müssen, sind die einzelnen Seitenkanalverdichter mit unterschiedlich leistungsstarken Elektromotoren lieferbar. Die Nennleistung in kW ist an der Kennlinie markiert. Wenn man die Kennlinie bis zur maximalen Druckdifferenz ausreizen will, muss man den jeweils stärksten Elektromotor wählen. Liegt der Arbeitspunkt jedoch bei niedrigen Druckdifferenzen, so genügt ein schwächerer und somit preiswerterer Motor.

Hat man den stärksten Motor gewählt, so gibt dieser bei niedrigen Druckdifferenzen natürlich nur eine kleine Leistung ab. Hat man einen kleinen Motor gewählt und gelangt fälschlicherweise mit dem Arbeitspunkt zu einer zu großen Druckdifferenz, so wird der Motor überlastet. Der immer vorzusehende Motorschutzschalter wird dann auslösen und den Motor abschalten.

Gebläse

Foto 1: zweistufiger Seitenkanalverdichter der Reihe CL21, Typen 12 bis 49, von vorne



Maße und Gewichte der zweistufige Seitenkanalverdichter der Reihe CL21, Typen 12 bis 49

Maßbild

Abmessungen in mm:

Typ
A
B
C
D
E
F
G
H
I
L
M
N
O
P
Q R
Innen-Gewinde-Anschluss von Ein- und Ausgang
Gewicht (kg)
12
440
350
420
130
79
9
100
160
288
328
-
19
35
5
6
40
1 1/2"
42
14
445
370
440
130
79
9
100
160
288
328
-
19
35
5
6
40
2"
42
17
560
400
470
160
90
9
100
160
347
387
70
22
35
5
-
-
2 1/2"
54
20
550
416
490
160
90
9
100
160
347
387
70
22
35
5
-
-
2 1/2"
66
23
590
440
515
160
90
9
100
160
347
387
70
22
35
5
-
-
2 1/2"
82
30
700
440
520
180
97
11
60
330
400
450
120
22
45
5
-
-
3"
83
36
675
466
550
180
97
11
60
330
400
450
120
22
45
5
-
-
3"
90
42
765
505
615
180
107
11
60
330
420
470
185
17
45
5
-
-
3"
106
49
750
532
640
180
107
11
60
330
420
470
185
17
45
5
-
-
4"
112

Die Gewichte beziehen sich auf die jeweils größte Motorversion.

Preise für diese Geräte fragen Sie bitte bei der GUT mbH an.
