Seitenkanalverdichter der kostengünstigen Baureihe HS

Arbeitsweise

Seitenkanalverdichter saugen Gas an und erhöhen den Druck durch eine Reihe von Verwirbelungen, die durch Zentrifugalkraft im Seitenkanal erzeugt werden. Durch die Rotation des Laufrades wird das Gas in den einzelnen Zellen in eine Drehbewegung versetzt, während die dabei entstehende Zentrifugalkraft das Gas nach außen in den Seitenkanal drückt. Auf diese Weise entstehen spiralförmige Verwirbelungen, bei denen das Gas wiederholt verdichtet wird. Dies führt zu einem linearen Druckanstieg über die Länge des Seitenkanals.

Die wesentlichen Bestandteile eines Seitenkanalverdichters

Abb. 1: Die wesentlichen Bestandteile eines Seitenkanalverdichters



Fotos vom einem LaufradFotos von dem zugehörigen Gehäusedeckel mit dem Seitenkanal

Abb. 2: Fotos vom einem Laufrad und dem zugehörigen Gehäusedeckel mit dem Seitenkanal.

Prinzip eines Seitenkanalverdichters

Abb. 1: Prinzip eines Seitenkanalverdichters. Das Laufrad dreht sich schnell. Die Luft wird durch Zentrifugalkraft nach außen gedrückt. Das ergibt eine kleine Verdichtung. Dort kann die Luft über den Seitenkanal wieder nach innen strömen und zwischen zwei anderen Schaufeln weiter verdichtet werden. Durch diese mehrfach wiederholten Verdichtungen lassen sich im Vergleich zu einem einfachen Ventilator erhebliche Druckunterschiede erzeugen.



Anwendung und Vorteile

Seitenkanalverdichter sind für alle Anwendungen geeignet, bei denen mehr Druck bzw. Unterdruck benötigt wird als herkömmliche Ventilatoren erzeugen können. Im Saugbetrieb decken Sie den Bereich zwischen Ventilatoren und Vakuumpumpen ab. Die rotierenden Teile eines Seitenkanalverdichters berühren das Gehäuse nicht. Es gibt also keine Reibung und deshalb ist auch keine Schmierung notwendig. Der Verdichtungsvorgang erfolgt absolut ölfrei und kohlenstaubfrei, eine Verunreinigung des Gases findet nicht statt. Weitere Vorteile sind:

einfache Installation,
geringer Schalldruckpegel,
vibrationsfreier, dynamisch stabiler Betrieb,
pulsationsfreier Förderstrom,
geringer Wartungsaufwand.

Seitenkanalverdichter Typ HS

Foto 1: Seitenkanalverdichter Typ HS



Technische Eigenschaften und Konstruktion

Gehäuse und Laufrad bestehen aus einer Aluminiumlegierung. Der Elektromotor ist direkt an das Gehäuse geschraubt und das dynamisch ausgewuchtete Laufrad ist direkt auf der Motorwelle befestigt.

Die Elektromotoren sind für den Dauerbetrieb ausgelegt. Alle Motoren sind in 400 V-Drehstrom-Version lieferbar. Einphasige 230 V-Wechselstrom-Motoren mit Kondensator sind bis 1,5 kW lieferbar. Ein- und dreiphasige Elektromotoren sind sowohl für 50 Hz als auch für 60 Hz Netzfrequenz lieferbar (Schutzklasse IP54, Isolationsklasse B). In die Wicklung der Motoren, außer dem kleinsten Typ 20 HS, ist ein Temperatur-Schutzschalter eingebaut. Dieser öffnet kurz bevor die Wicklung wegen Überlastung zu heiß werden könnte (Bemessungsspannung 250 V AC, Bemessungsstrom 10 A bei cos phi 1,0, 6,3 A bei cos phi = 0,6). Kundenseitig kann dieser Schalter dazu verwendet werden, den Motor rechtzeitig vor Überhitzung abzuschalten. Nach Abkühlung schließt der Temperaturschalter wieder selbstständig.

Die Aggregate entsprechen den Anforderungen der europäischen Richtlinien 2006/42 (Maschinen), 2006/95 (Niederspannung) und 2004/108 (elektromagnetische Verträglichkeit).

Für andere Medien außer Luft , wie z.B. Dämpfe, Industriegase und explosive Gasgemische sind gasdichte Sonderausführungen lieferbar. Besonders für leicht entflammbare Gasgemische, wie Natur- und Biogas, steht eine speziell für diesen Zweck ausgelegte Produktlinie zur Verfügung (ATEX-Richtlinie). Für korrosive Gase besteht die Möglichkeit interne Bauteile mit einer Spezialbeschichtung zu versehen.



Zubehör

Eine breite Palette an Zubehörteilen für alle Maschinen ist lieferbar: Ansaugfilter mit Papiereinsatz, Trockenluftfilter, flexible Schlauchverbindungen, Rückschlagventile, Überdruck-Sicherheitsventile, Unterdruck-Sicherheitsventile, Umschalt-Ventile und Schallschutzhauben.



Kennlinien

Mit Seitenkanalverdichtern kann man saugen, drücken oder beides gleichzeitig. Die Kennlinien unterscheiden sich für Saug- und Druckbetrieb. Im reinen Saugbetrieb liegt der Widerstand vollständig auf der Saugseite des Verdichters. Die Druckseite bläst frei aus. Im reinen Druckbetrieb saugt die Saugseite frei an. Der Widerstand liegt vollständig auf der Druckseite. Liegen die Widerstände auf der Saug- und der Druckseite werden sich entsprechend vermittelnde Kennlinien einstellen. In den Kennlinien wird immer die Druckdifferenz zwischen Ein- und Ausgang angegeben. Die Volumenströme sind Betriebs-Volumenströme.

Elektrischer Leistungsbedarf

Bei höheren Druckdifferenzen braucht der Verdichter mehr Leistung vom Elektromotor. Um kostengünstige Geräte anbieten zu können, sind die Seitenkanalverdichter mit unterschiedlich starken Elektromotoren lieferbar. Wenn man im Arbeitspunkt der Anwendung nur eine niedrige Druckdifferenz braucht, reicht ein leistungsschwächerer Elektromotor aus. Für höhere Druckdifferenzen oder wenn man die Druckdifferenz noch nicht kennt, dann wählt man den Motor mit der größeren Nennleistung. Die maximal möglichen Differenzdrucke der Motoren sind in den Kennlinien mit einem Kreis und der Nennleistung in kW markiert. Bringt man den Seitenkanalverdichter in einen Zustand mit einer größeren Druckdifferenz als für den Motor zulässig, so wird der Motor überlastet. Der kundenseitig vorzusehende Motorschutzschalter muss dann rechtzeitig den Motor ausschalten.

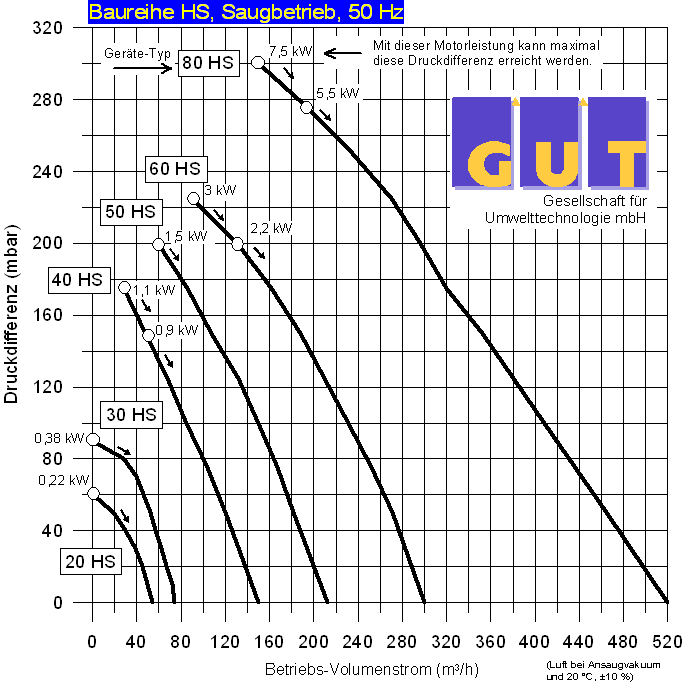

Kennlinienfeld für den Saugbetrieb von Seitenkanalverdichtern

Abb. 2: Kennlinien für den Saugbetrieb von Seitenkanalverdichtern der Baureihe HS mit 50 Hz- Elektromotoren (2.900 U/min)

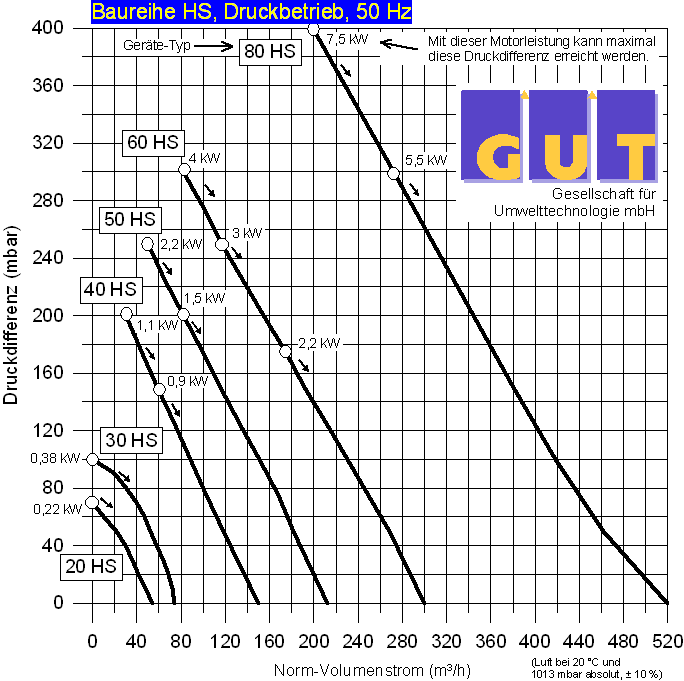

Kennlinien für den Druckbetrieb von Seitenkanalverdichtern

Abb. 3: Kennlinien für den Druckbetrieb von Seitenkanalverdichtern der Baureihe HS mit 50 Hz- Elektromotoren (2.900 U/min)

Auf Wunsch erhalten Sie gerne die Kennlinien für den Antrieb mit 60 Hz-Elektromotoren (3.500 U/min) für den internationalen Markt.



Temperatur-Erhöhung und Schalldruck

Durch das Verdichten der Luft im Seitenkanalverdichter wird die Luft erwärmt. Bei hohen Differenzdrucken ist der Erwärmung erheblich. Bei schon erhöhter Eingangs-Temperatur kann es zu hohen Ausgangs-Temperaturen kommen. Bei Ausgangs-Temperaturen über 100 °C wird die Lebensdauer der Lager deutlich reduziert.

Daten zur Temperatur-Erhöhung und zum Schalldruck.



Maße und Gewichte der Baureihe HS:

Abmessungen der Seitenkanalverdichter-Baureihe HS

Abmessungen der Seitenkanalverdichter-Baureihe HS in mm:

Typ
A
B
C
D
E
F
G
H
I
L
M
N
O
P
Innen-Gewinde-Anschluss von Ein- und Ausgang
Gewicht (kg)
20 HS
255
228
238
90
34
11
12
76
190
212
75
218
40
12
1"
10,5
30 HS
256
250
257
100
38
11
13,5
83
205
230
103
261
40
12
1¼"
13,5
40 HS
262
286
303
115
46
12
17,5
95
225
255
51
238
30
3
1½"
17
50 HS
323
333
345
120
48
14
20
115
260
296
123
341
30
4
2"
26
60 HS
377
382
383
125
53
14
20
140
290
325
109
379
30
4,5
2"
39
80 HS
477
451
509
152
65
15
23,5
170
356
394
114
462
35
6
2½"
68

Die Gewichte beziehen sich auf die jeweils größte Motorversion.

Preise für diese Geräte fragen Sie bitte bei der GUT mbH an.
