zur Reinigung von Wasser, Druckbehälter aus glasfaserverstärktem Kunststoff (GfK), Einbauten aus PVC und ABS, erhältlich in den Druckstufen: 2,5, 4 oder 6 bar, zur Verwendung als Aktivkohlefilter oder als Sandfilter. Besonderheiten: große Durchmesser, große Volumen, für große Volumenströme, mit verschiedenen Sonderausstattungen lieferbar.
Abb. 1: Der kleinste Filterbehälter der Baureihe B, Typ GAK-425-B, Durchmesser 1.050 mm, hier mit seitlichem Mannloch

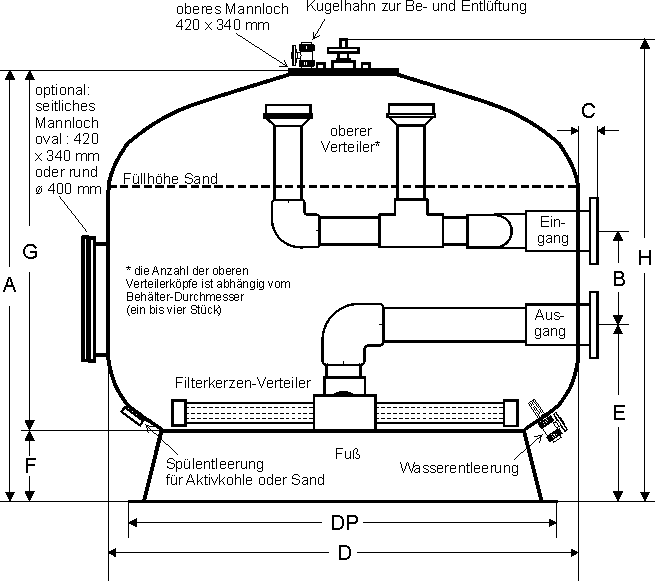

Abb. 2: Querschnitt und Maßskizze der Baureihe B
max. 2,5 bar, mit Filterkerzenverteiler
| Aktivkohle- filter-Typ |
Sandfilter- Typ |
typische Füllmenge (kg) |
Behälter-Volumen (Liter) |
max. Volumen- |
Behälter-Maße (mm) |
PVC-Rohr- ø (mm) |
Leer-gewicht (kg) |
||||||||
Aktiv- kohle |
Filter- sand |
A |
B |
C |
D |
E |
F |
G |
H |
||||||
GAK-425-B |
GSF-1200-B |
425 |
1200 |
1140 |
17 |
1680 | 550 | 75 | 1050 | 675 | 238 | 1442 | 1807 | 63 |
125 |
GAK-525-B |
GSF-1500-B |
525 |
1500 |
1460 |
22 |
1680 | 440 | 75 | 1200 | 725 | 248 | 1432 | 1807 | 75 |
159 |
GAK-700-B |
GSF-2000-B |
700 |
2000 |
1900 |
30 |
1680 | 440 | 75 | 1400 | 735 | 267 | 1413 | 1807 | 75 |
178 |
GAK-950-B |
GSF-2800-B |
950 |
2800 |
2600 |
40 |
1780 | 440 | 75 | 1600 | 780 | 311 | 1469 | 1907 | 90 |
240 |
GAK-1300-B |
GSF-3700-B |
1300 |
3700 |
3500 |
50 |
1820 | 440 | 75 | 1800 | 810 | 300 | 1520 | 1947 | 90 |
275 |
GAK-1600-B |
GSF-4800-B |
1600 |
4800 |
4300 |
62 |
1880 | 380 | 75 | 2000 | 825 | 320 | 1560 | 2007 | 110 |
300 |
GAK-2600-B |
GSF-6600-B |
2600 |
6600 |
7000 |
87 |
2240 | 400 | 75 | 2350 | 1020 | 380 | 1860 | 2367 | 125 |
535 |
GAK-3250-B |
GSF-7100-B |
3250 |
7100 |
9000 |
100 |
2611 | 600 | 80 | 2500 | 980 | 380 | 2231 | 2685 | 140 |
|
GAK-4850-B |
GSF-11200-B |
4850 |
11200 |
13500 |
140 |
2716 | 550 | 80 | 3000 | 1150 | 450 | 2266 | 2791 | 160 |
|
* bei einer Filtergeschwindigkeit von 20 m/h
Das Befüllen oder Entleeren mit Aktivkohle oder Filtersand erfolgt durch das obere Mannloch. Das optionale seitliche Mannloch kann die Entleerung und Wartung erleichern. Am großen Entleerungsstutzen kann man den gesamten Inhalt herausspülen, am Entleerungskugelhahn nur das Wasser.
Optionen:
höhere Druckstufen (4 bar, 6 bar),
mit Düsenboden anstatt Filterkerzenverteiler,
aus lebensmittelechtem Spezialharz,
mit zusätzlichem seitlichem Mannloch,
mit Schauglas,
mit größerer Verrohrung,
mit größerer Betthöhe,
mit äußerer Verrohrung und Armaturen
Nicht alle dieser Optionen sind beliebig kombinierbar. Bitte fragen Sie bei Interesse bei der GUT mbH an.
Abb. 3: Foto des GfK-Aktivkohlefilter GAK-1300-B, Durchmesser 1800 mm, vor dem Einbau in Standard-Container.
Passend für die Sandfilter der Baureihe B bieten wir auch komplette Rückspülverrohrungen wahlweise mit elektrischen oder pneumatischen Absperrklappen und passender Steuerung an. Damit kann zu vorbestimmten Zeiten automatisch eine Rückspülung des Sandfilters erfolgen, um die festgehaltenen Schmutzstoffe auszutragen und den Sandfilter wieder in einen frischen Zustand zu versetzen. Das Rückspülen kann auch über einen Druckschalter ausgelöst werden, wenn der Filter-Widerstand durch die Schmutzstoffe zu groß wird.
Abb. 4: Foto eines Druck-Sandfilters aus GfK (ø 1800 mm) mit vorgebauter Rückspülverrohrung aus PVC (ø 125 mm) mit fünf pneumatisch angetriebenen Absperrklappen und passender Steuerung. Zur Rückspülung wird hier das Rohwasser verwendet. Diese Sandfilter-Anlage wird zur Reinigung von 125 m³/h Kühlwasser im Teilstrom eingesetzt.
Durch die automatische Rückspülverrohrung werden folgende Betriebsarten realisiert: Filtern, Rückspülen und Nachspülen.

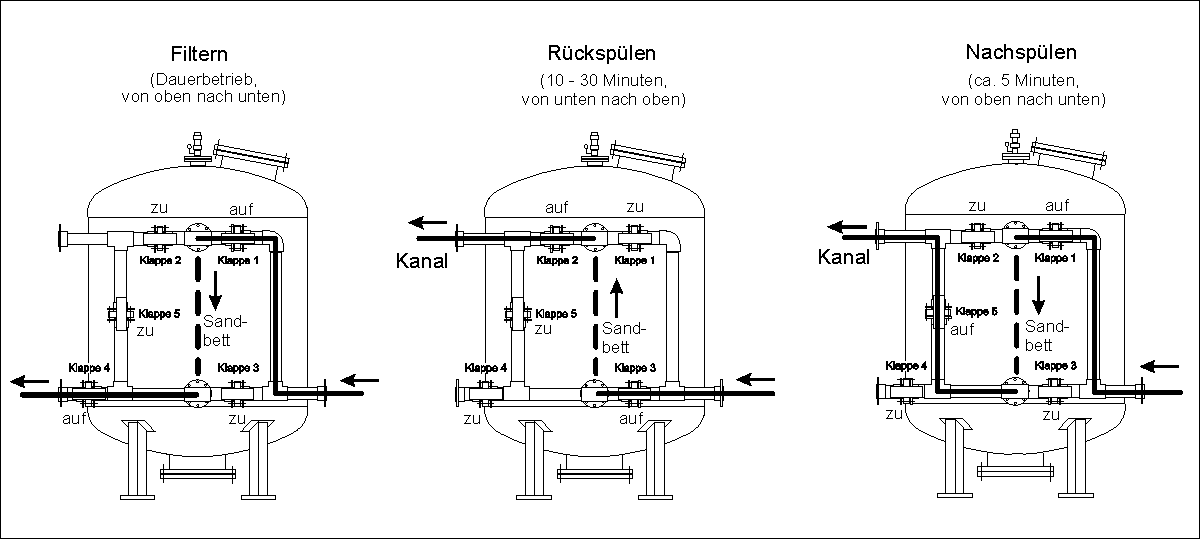

Abb. 5: Betriebsarten der automatischen Rückspülverrohrung.
